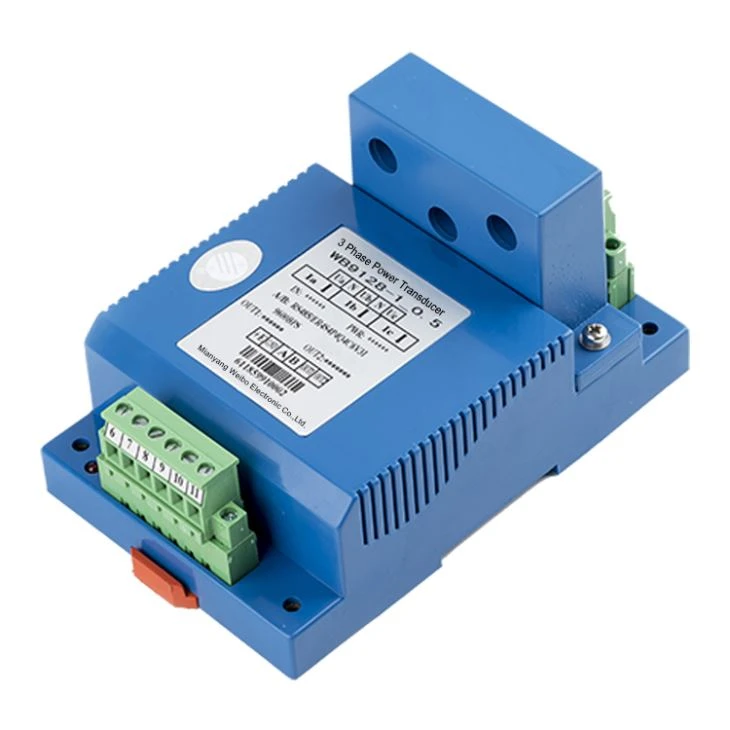

WB9128-1 Intelligent Output 3 Fase 3 Wire Voltage Sensor vedtager special made isolation modul, professionel MCU-controller og højhastighedsdatasynkronisering af prøvetagnings- og behandlingsteknologier til isolering og konvertering af aktiv effekt af trefasede fire-kablede elektriske system eller 3 fase 3-ledningssystem til RS485 bus og belastning uafhængig udgang DC gennemsnitlige strømsignal 4-20mA eller 0-20mA og dc spænding signal 0-5V eller 1-5V; Det har visse fordele ved input / output isolation, høj ydeevne, lav drifting af temperatur, og lav strømforbrug, osv.
Programmer:
Motorer;
Inverter og konverter;
Solcelle-kombinerkasse, batteristyringssystem;
Opladning bunke;
Overvågning af vindmølleparker, kontrol af strømfeedback.
Fordele:
Høj præcision,
Høj isolation,
Stærk anti-interferens,
Indsamling af højhastighedsdatasynkronisering.
Populære tags: Intelligent Output 3 Fase 3 Wire Spænding Sensor, Kina, leverandører, fabrik, pris
1. Indgang: Fase spænding AC 57.7V ~ 289V; Line Spænding AC 100V ~ 500V; Nuværende AC 1A~ 50A;
2. Inputkonfigurationssystem: 3- fase 3- ledning; 3- fase 4- wire;
3. Lineær måleområde: Spænding 20% - 100% af nominel indgangsspænding; Nuværende 1% - 100% af nominel indgangsstrøm; Effektfaktor: -0,1 – 1,0 -0,1;
4. Indgangsfrekvens: 50Hz;
5. Kort tid over belastningskapacitet: 2 gange indgangsspænding, kontinuerlig 1 sekund, interval 10 sekunder; gentage 10 gange; 20 gange indgangsstrøm, kontinuerlig 1 sekund, interval 300 sekunder, gentag 5 gange;
6. Udgangstyper: En kanal RS 485; 2 – Analoge mængder til Kanalen
7. Analoge udgangsspecifikationer:
DC Spændingsudgang:2.5V±2.5V; 0-5V; 1..5V;3V±2V;
DC Strøm:10mA ± 10mA; 0-20mA; 4-20mA; 12mA±8mA;
8. Output parametre: E, R, PQ, C, S, Ua, Ub, Uc, Uab, Ubc, Uac, Ia, Ib, Ic, Pa, Pb, Pc,Qa,Qc,Qc,Cb,CB,CC,Sa,Sb,Sc
9. Nøjagtighed Grade: Strøm, spænding 0,2% reaktiv / aktiv effekt / effektfaktor 0,5%
10. Svartid: 200ms;
11. Hjælpestrømforsyning: DC 12V; DC 24V;
12. Statisk strøm: 65mA;
13. Driftstemperatur: 0-50 °C;
14. Meddelelsesprotokol: Modbus – RTU;
15. Baud Rate: 300, 600, 1200.2400, 4800, 9600.19200.38400.57600.115200;
16. Paritet Bit: ulige, lige, ingen;
17. EMC-indeks: Overspænding: strømforsyningsport, kommunikationsport, analog udgangsport, indgangsport, ±2KV; Højeste karakter: 3; EFT(Elektrisk hurtig forbigående) beskyttelse: ±2KV;
18. Stop Bit: Ulige Paritet 1 stop bit; Selv Paritet 1 stop bit; Ingen Paritet 1 stop bit; Ingen Paritet 2 stop bid;
19. Adresse: 1 - 247;
20. Spændingsisolering: dc 2500V; 1 minut;
21. Temperaturdrift: 100 PPM;
22. Output Ripple: 10mV;
23. Montering: DIN skinne 35mm mount.
